產品用途
用于變壓器、互感器、電抗器、電磁操作機構等感性線圈直流電阻測量。
產品優點
體積小、重量輕、測試量程寬、精度高，操作簡便，直阻的測量快速。
輸出電流
20A、10A、5A、2A、100mA、<5mA六檔測試。
產品量程
100μΩ～1Ω、500μΩ～2Ω、1mΩ～4Ω、100mΩ～200Ω、200Ω～100kΩ
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概述 overview

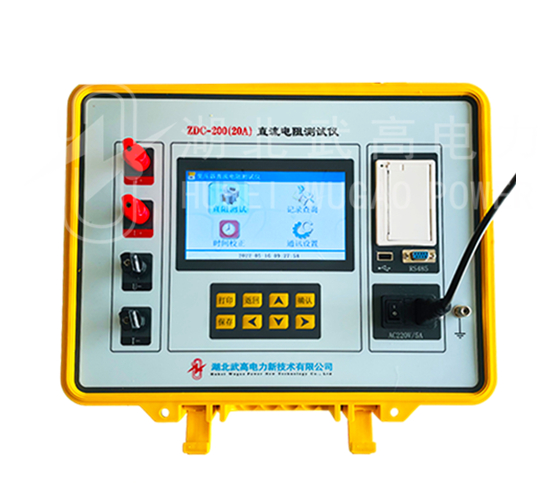

直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了ZDC-200(20A)直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、測試量程寬、抗干擾能力強、保護功能完善、大屏彩色液晶顯示等特點。整機由單片機控制，自動完成自檢、數據處理，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。
性能特點 Performance characteristics
1、儀器提供6檔輸出電流選擇，最大電流為20A，最小電流<5mA，適合更多類型變壓器和互感器的直流電阻的測量。
2、儀器測量范圍比較寬(從100μΩ到100KΩ)。
3、響應速度更快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。
4、儀器具有音響放電報警功能，放電指示清晰，減少誤操作。
5、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
6、儀器采用7寸彩色液晶屏，界面顯示清晰美觀，并可實時打印輸出結果。
7、儀器可設置為中文、英文兩版操作界面，可根據客戶需求配置。
8、具有RS485通訊接口，可以將測試數據傳輸?shù)胶笈_。
9、本機存儲容量大，最多可以存儲500條測試記錄。
10、具有USB接口，可以將測試數據轉存到U盤。
11、參數設置更加完善，可以設置變壓器的測試繞組、分接位置、測試相別、試品溫度、折算溫度等。

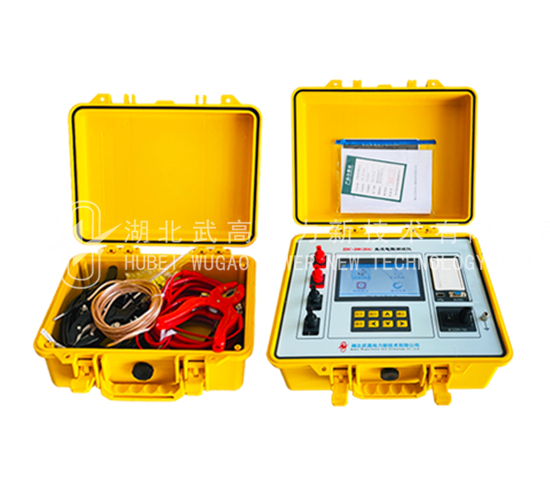

12、本儀器采用工業塑殼機箱，便于攜帶，提高使用壽命。
技術指標 TECHNICAL INDEX
1、輸出電流：20A、10A、5A、2A、100mA、<5mA六檔測試。
2、量程：
100μΩ～1Ω （20A）
500μΩ～2Ω （10A）
1mΩ～4Ω （5A）
5mΩ～10Ω (2A）
100mΩ～200Ω (100mA)
200Ω～100kΩ (<5mA)
3、準確度：0.2%±2μΩ
4、分辨率：0.1μΩ
5、工作溫度：0～40℃
6、環境濕度：≤90%RH，無結露
7、海拔高度：≤1000米
8、工作電源：AC220V±10%，50HZ±1HZ
9、外形尺寸：400mm*340mm*195mm
10、重量：8.6kg
使用說明Instructions for use

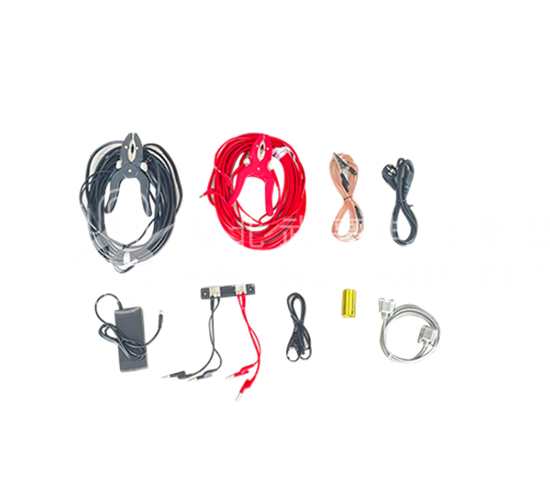

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
