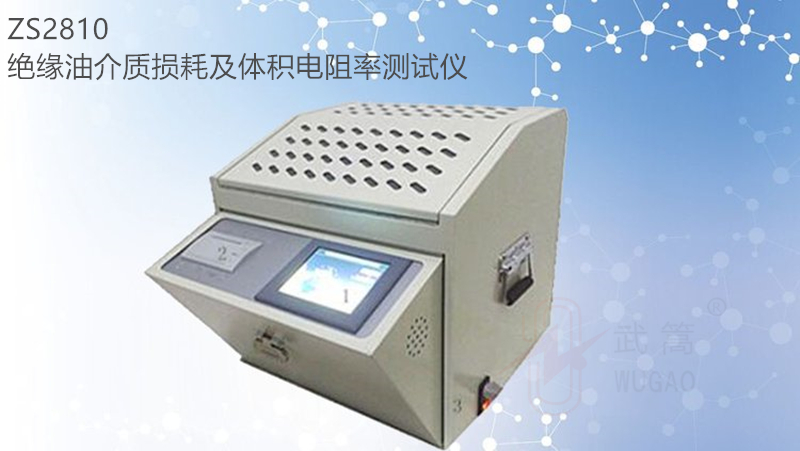

產品用途
主要用于絕緣油等液體絕緣介質的介質損耗因數和電阻率的測量。
測量范圍
電容量5pF～200pF；相對電容率1.000～30.000；介質損耗因數0.00001～100；電阻率2.5MΩm～20TΩm
測量精度
電容分辨率0.01pF；介質損耗因數 ±(1%讀數+0.0001)；電阻率分辨率 0.001M

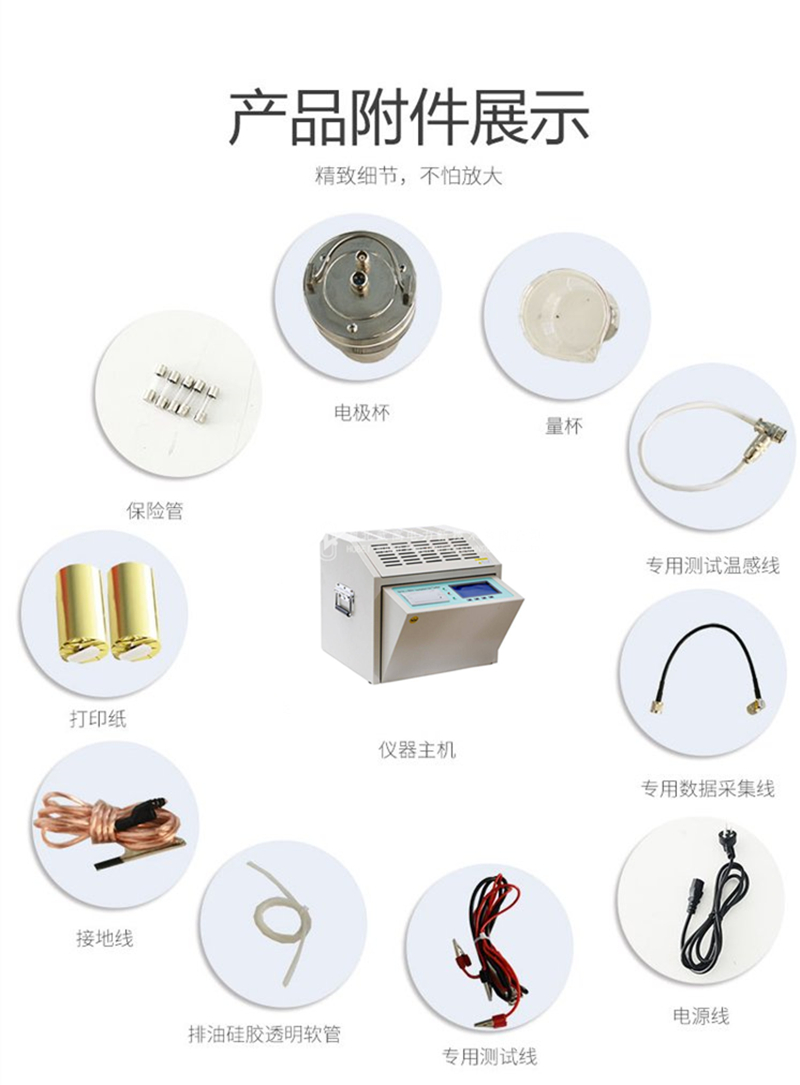

主要部件
介損油杯、介損測試電橋等
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
功能及特點 Function and characteristic
1、高度自動化，升溫、測量介損 、測量電阻率可一次完成；
2、油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響；
3、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。
4、采用先進的DSP和FFT技術，確保數據穩定、準確、可靠。
5、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。
6、大屏幕彩色觸摸屏，中文操作菜單，人家對話方便，操作簡潔明了，一目了然。
7、具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，消除安全隱患，確保操作人員的人身安全
8、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打?。辉O(shè)備可以顯示環境實時監測。
9、自動存儲測量數據，可存儲100組測量數據。
10、空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。
11.自動排空油杯不用拆卸，方便快捷；
技術指標 TECHNICAL INDEX
參數 | 指標 | 參數 | 指標 | ||
測量 范圍 | 電容 | 5pF～200pF | 分辨率 | 電容 | 0.01pF |
介損 | 0.00001～100 | 介損 | 10-5 | ||
電阻率 | 2.5MΩm～20TΩm | 電阻率 | 0.001M | ||
測量 精度 | 電容 | 0.5%+1PF | 控溫精度 | ±0.5℃ | |
介損 | ±(1%讀數+0.0001) | 控溫范圍 | 0～125℃ | ||
電阻率 | ±10%讀數 | 交流電壓 | AC 0-2000V | ||
直流電壓 | DC 0-500V | ||||
環境溫度 | 0～40℃ | 環境濕度 | ＜80%RH | ||
工作電源 | AC220V±10% (50±1)Hz | 外形尺寸 | 420mm*380mm*385mm | ||
功 率 | 100 W | 重 量 | 23Kg | ||
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
