產品用途
可滿足各類CT及PT電磁單元的勵磁（伏安）特性、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試。
產品特點
10寸彩色大屏幕全漢化圖形界面，存儲2000組測試數據，單機一體化，重量輕。
產品參數
CT、PT變比測量范圍：1~40000；精度：±0.2%
輸出參數
輸出電壓：0~180Vrms ； 輸出電流：12Arms，36A（峰值）。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
主要特點 Main characteristics

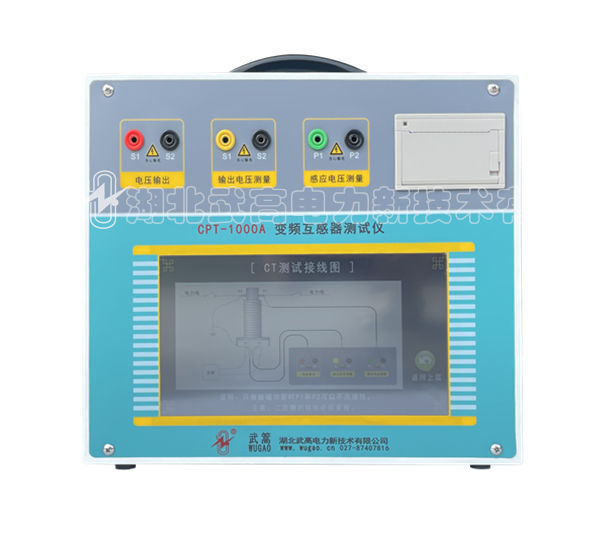

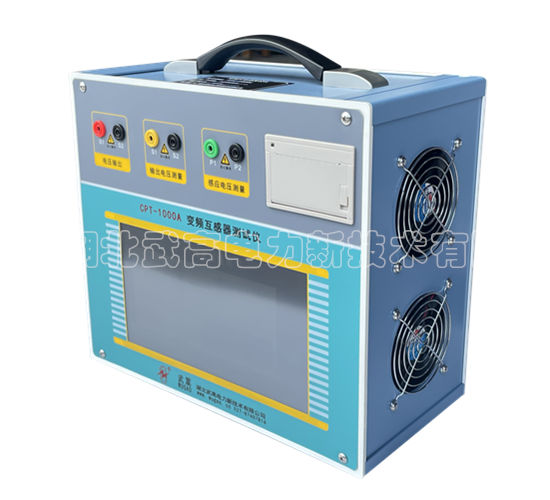

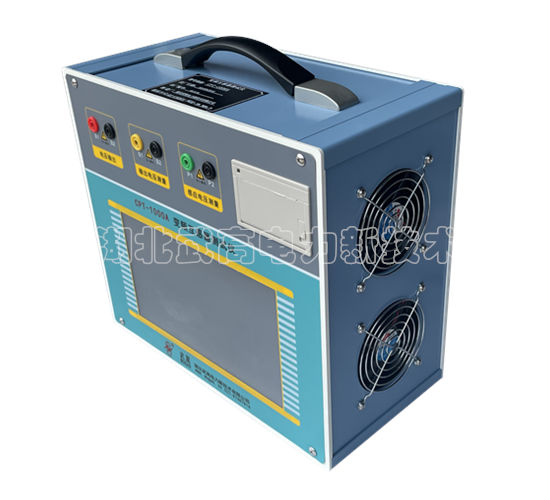

CPT-1000A變頻互感器特性測試儀僅需進行簡單的數字設定：設定互感器的額定參數。儀器將全過程自動記錄數據，并自動將變比極性、伏安特性曲線等計算并顯示出來，省去換線、手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作以實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作；快捷、簡單、精確、方便 。。。。。。
------------------－＝功能全面＝－----------------
★既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性和二次繞組電阻測試。
★自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT參數。
★測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
★基于先進的低頻法測試原理，能應對拐點高達40KV以上的CT測試。
★測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
-------－＝10寸彩色大屏幕全漢化圖形界面＝-------－
界面友好美觀，全中文圖形界面，面板自帶打印機，可隨時打印曲線圖及測試數據。
---------------－＝附加功能全面＝--------------
帶有大容量存儲器，可存儲2000組測試數據，數據掉電永不丟失；
試驗完畢后將數據存入U(xiǎn)盤，可以在電腦端用軟件進行數據分析，并生成WORD報告。
拐點自動計算功能，試驗數據篩選打印功能，自帶日期/時間功能。
單機一體化，重量輕，僅重8.2Kg，方便攜帶，便于流動試驗。
主要技術參數 Main technical parameters
測試用途 | 保護和計量類CT、保護類PT | |
輸入電源 | 電壓 | AC220V±10% |
頻率 | 50/60Hz | |
輸出 | 電壓 | 0~180Vrms |
電流 | 12Arms，36A（峰值） | |
精度 | ±0.2% | |
CT變比 測量 | 范圍 | 1~40000 |
精度 | ±0.2% | |
PT變比 測量 | 范圍 | 1~40000 |
精度 | ±0.2% | |
相位測量 | 精度 | ±3min |
分辨率 | 0.3min | |
二次繞組電阻測量 | 范圍 | 0~300Ω |
分辨率 | 1mΩ | |
精度 | 1%±1mΩ | |
交流負載測量 | 范圍 | 0~300VA |
分辨率 | 0.01VA | |
精度 | 0.2%±0.1VA | |
環境條件 | 運行溫度 | -10℃～+50℃ |
存儲溫度 | -10℃～+50℃ | |
濕 度 | 相對濕度：5%～95%，不結露 | |
儀器尺寸 | 340mm×296mm×174mm | |
儀器重量 | 重量<9kg | |
使用說明Instructions for use
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
