FA2000互感器綜合特性測試儀

產品功能

可測試CT/PT的:“伏安特性",“誤差曲線”,“變比、極性”,“角差、比差”，二次（直阻、負載、回路、耐壓）和退磁功能。

產品特點

大屏幕全漢化圖形界面 、旋轉鼠標操作、重量輕，僅重26Kg。

技術參數

CT輸出最大電流0—600A/1000A(選配)；CT伏安輸出最高電壓：0-2500V；測量精度< 0.5%

附加功能

帶有RS232通信接口、U盤接口、拐點自動計算等功能。


客戶服務熱線

027-87409251

客戶服務熱線

13871255353

  • 產品介紹
  • 配置參數
  • 產品詳情

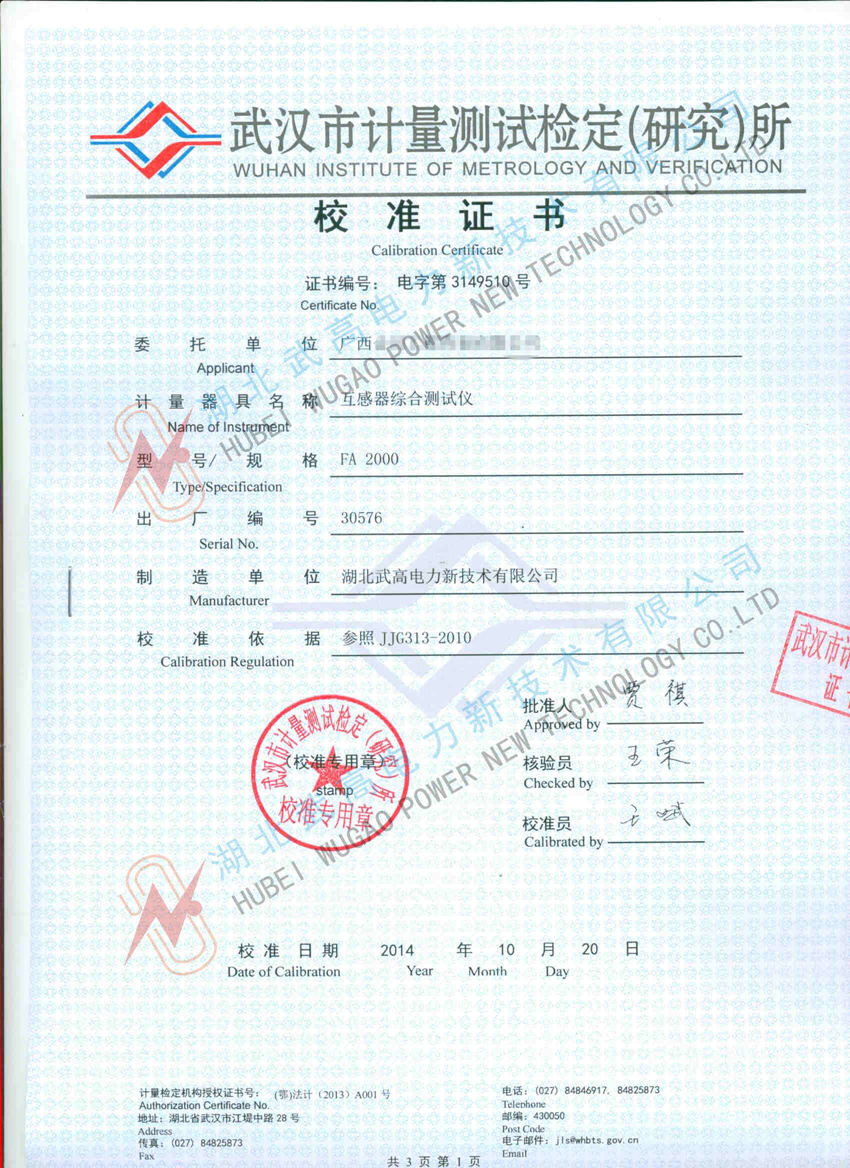

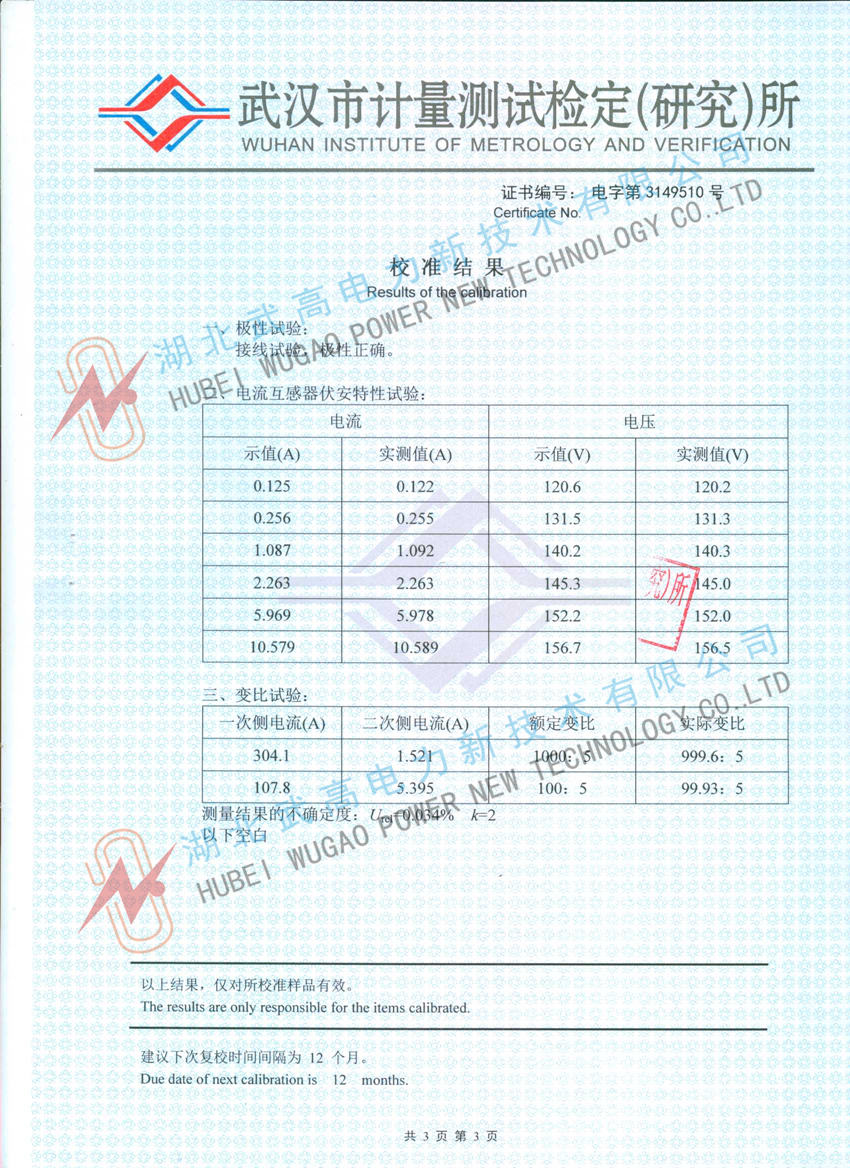

  • 質檢證書
  • 操作視頻
  • 使用說明
  • 技術方案
  • 故障處理

    主要特點 Main Features

    －＝全自動型測試儀＝－

    僅需進行簡單的數字設定：設定最高測試電壓、最大電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。

    快捷、簡單、精確、方便 。。。。。。


    －＝功能全面＝－

    可測試CT/PT的：“伏安特性”，“5％、10％和15％誤差曲線”，“變比、極性”，“角差、比差”，“二次直阻”及“二次負載”，“二次回路”，“二次耐壓”和退磁功能。

    內設功能狀態說明，無需說明書，極易操作、掌握。


    －＝輸出電壓高、容量大＝－

     伏安特性試驗：單機最大輸出電壓高達2500V，可用于做500KV等級1A電流互感器的伏安特性試驗。變比測試：最大電流輸出高達600A（需選配）。設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為500Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。

    調壓分辨率最小可以達到0.15V


    －＝大屏幕全漢化圖形界面 、旋轉鼠標操作＝－

    測試時直接顯示伏安曲線圖，坐標自動縮放，清晰美觀，直觀方便。

    面板自帶打印機，可隨時打印曲線圖及測試數據。

     操作采用我公司獨創的光電旋轉鼠標進行。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單，只需左旋、右旋、點擊，便可完成所有操作。


    －＝附加功能全面＝－

    帶有大容量存儲器，可存儲2000組測試數據，數據掉電永不丟失；

    具有完善的數據查詢、瀏覽、打印、清空等功能。

    拐點自動計算功能，試驗數據篩選打印功能。

    背光軟件調整功能；自帶日期/時間功能。

    帶有RS232通信接口，可以通過接口將數據上傳至電腦保存、顯示編輯、打印。

    帶有U盤接口，可通過接口將數據上傳至U盤進行存儲。

    單機一體化，重量輕，僅重26Kg，方便攜帶，便于流動試驗。


    主要技術參數  Main Technical Specifications


    輸入電壓

    輸出最高電壓

    輸出最大電流

    功 率

    測量精度

    CT伏安輸出

    220V

    0—2500V

    15A

    3KVA

    < 0.5%

    PT伏安輸出

    220V

    0—330V

    15A

    3KVA

    < 0.5%

    CT變比輸出

    220V

    0-7V

    0—600A/1000A(選配)

    ―――

    < 0.5%

    CT 變比測量

    比值最高顯示：999.9K:5/1

    < 0.5%

    PT 變比測量

    比值最高顯示：999.9K:100、150、100/3、100/√3

    < 0.5%

    直阻測量

    最高測量阻值：0-20歐

    < 1%

    角差

    最小顯示：0.01分精度：±10分

    比差

    最小顯示：0.01%精度：<0.5%

    二次通流

    電流：0-200A時間：5分鐘

    二次耐壓

    電壓：0-2500V時間：5分鐘

    工作溫度

    -10～55℃

    工作電壓

    AC220V（±20％）50HZ

    測試儀主機體積

    420×300×270

    主機重量

    26Kg





    注意事項  Precautions

    為避免觸電或人身傷害，請遵循以下指南進行操作：

    !為了保護設備及人身安全，做試驗前請詳細閱讀使用說明書，嚴格按說明書要求操作。

    ! 勿將本儀器置于不平穩的平臺或桌面上以防儀器跌落受損。

    !裝置工電源請不要超過AC220V（±20％）應選用15A 及以上的電源線。

    !開電源時請先開電源開關，等到有畫面出現后再推漏電保護器。

    !做試驗時請確保CT/PT的接線與原有接線斷開且不接地。

    !做PT伏安特性試驗時，請確保一次繞組有足夠的電氣安全距離。

    !做CT變比試驗時，請確保二次繞組的接地線斷開，其它二次繞組均短接。

    !做PT變比試驗時，請確保二次繞組的接地線斷開，其它二次繞組均斷開。

    !做伏安特性或變比試驗時，如連續試驗時間太長，請適當予以休息冷卻，以免裝置過熱燒壞。

    !儀器左/右側壁面的園孔為通風散熱而設，為保證儀器正常工作，請勿堵塞。

    !作為安全措施，該儀器配有保護接地端子，試驗之前應將裝置面板上接地端子可靠接地。

    !不要讓任何異物掉入機箱內，以免發生短路。

    !主機CT/PT每項功能可保存1000組，共2000組數據。儀器掉電后數據永不丟失。

    !數據快存滿時請及時打印或上傳至U盤或電腦保存。

    !用U盤轉存試驗數據時，須等保存完畢方能拔出U盤，否則數據轉存不成功，可能導致數據遺失。

    !請勿隨意刪除主機保存的歷史試驗記錄，避免造成試驗數據丟失。

    !在試驗中請不要插拔試驗線,如果遇到不正常現象時請及時關閉電源重啟下儀器。

    如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353
