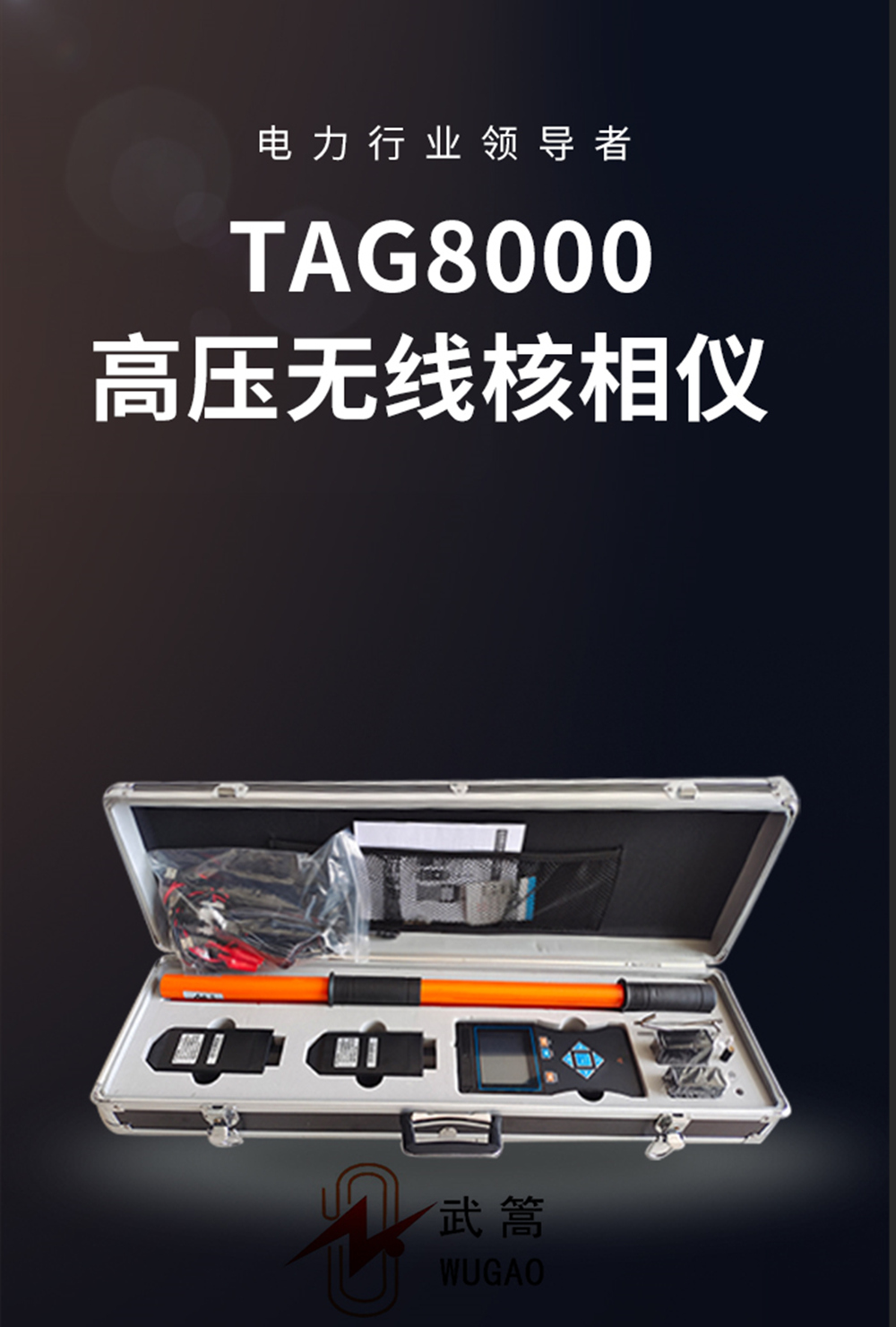

TAG8000高壓無線核相儀





產品用途

能對220V～550kV的電壓線路全智能核相，同時用于驗電、相序測試，變壓器組別判斷等。

產品別稱

全智能無線高壓語音核相儀、無線高壓核相器，簡稱核相儀或核相。

產品組成

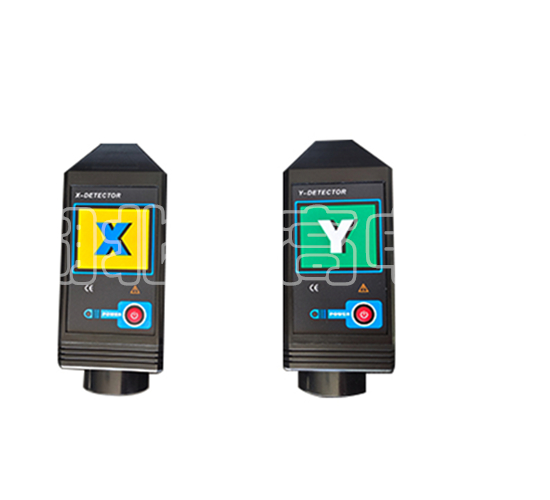

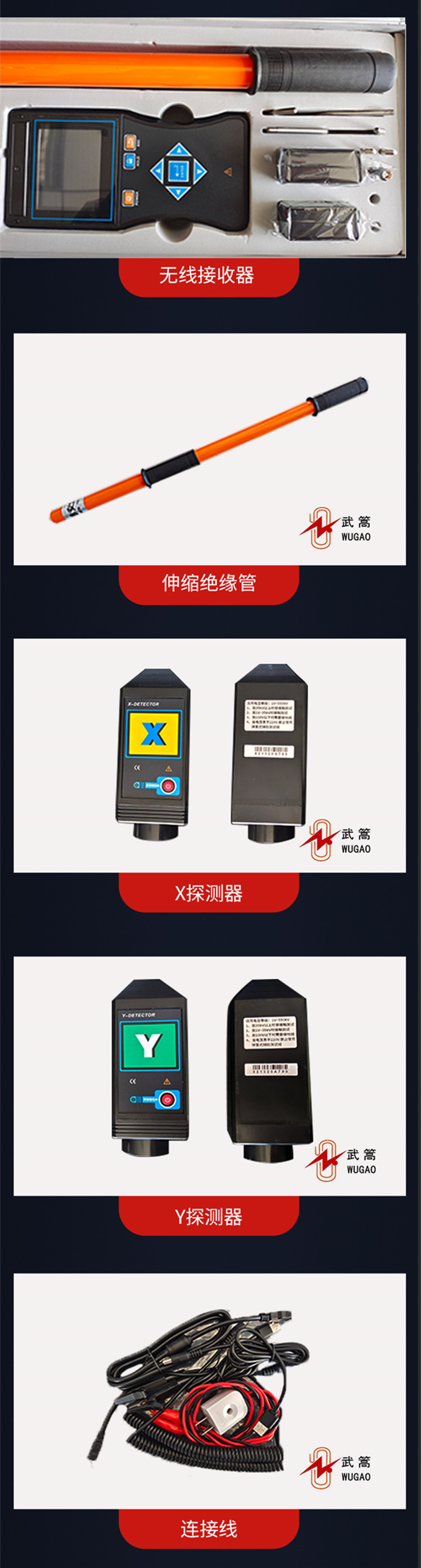

由無線接收器、探測器、伸縮絕緣桿等組成。

產品優點

無需直接接觸高壓導線，語音提示，清晰直觀。

客戶服務熱線

027-87409251

客戶服務熱線

13871255353

QQ:1301955770

QQ:1931151360

產品介紹
配置參數
產品詳情

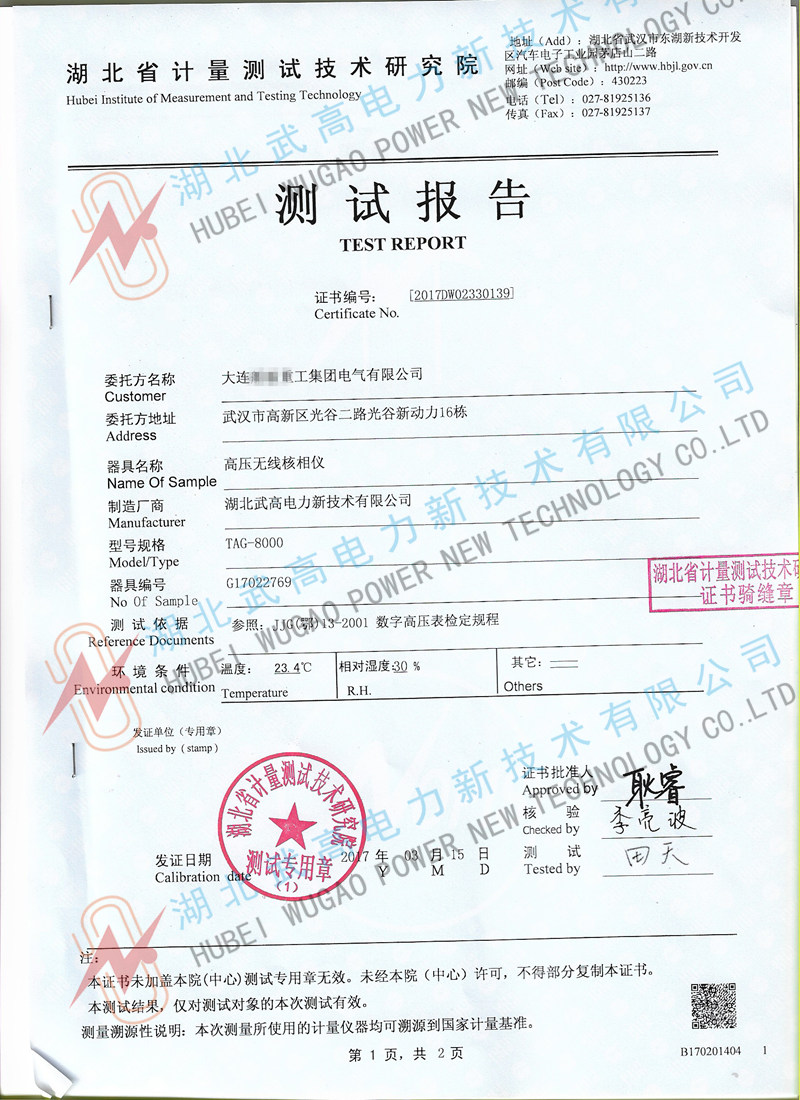

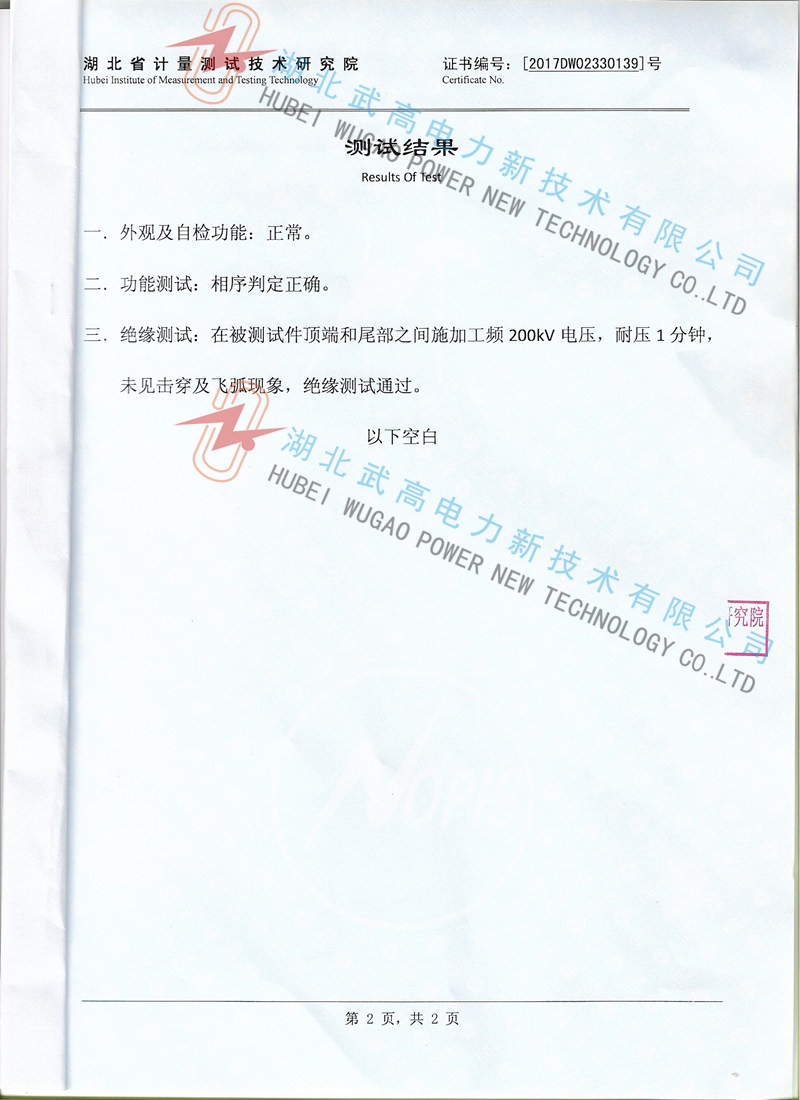

質檢證書
操作視頻
使用說明
技術方案
故障處理

產品簡介 Product Introduction

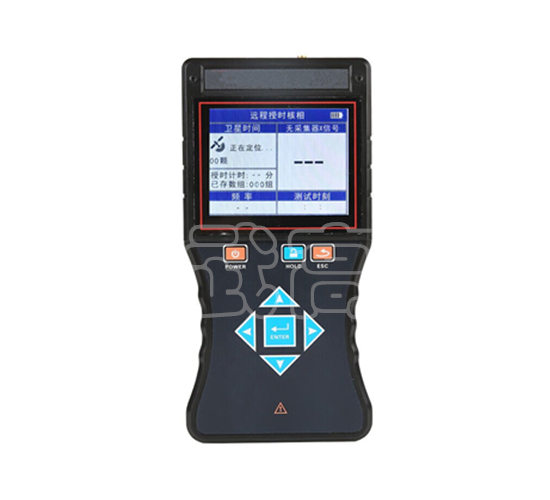

TAG8000全智能無線高低壓核相儀又名全智能無線高壓語音核相儀、無線高壓核相器，簡稱核相儀或核相器，由無線接收器、探測器、伸縮絕緣桿等組成。接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、相位、電壓、頻率、向量圖指示，有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀?？諘绲孛婧讼嗑嚯x可達160m遠，能對1V～550kV的電壓線路全智能核相，其中35kV及以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。

技術規格 technical specifications

功能	高低壓無線語音核相、頻率、相位、相序、驗電測試
電源	接收器： DC 7.4V 3000mAH可充鋰電池探測器： DC 3.7V 1000mAH可充鋰電池 USB充電接口，連續工作約10小時
傳輸方式	315MHz、433MHz無線傳輸
核相距離	最大約160m
顯示模式	3.5寸真彩液晶屏顯示
量程	核相電壓等級：AC 1V～550kV
	相位：0.0°～360.0°
	電壓：1kV～35kV
	頻率：45Hz～75Hz
分辨率	0.1°；0.1Hz；1V
精度(23℃±5℃，80%RH以下)	相位：≤±10°
	電壓：±15%±5dgt（1kV～35kV，高壓架空線路，其它應用誤差±25%±5dgt）
	頻率：≤±2Hz
相別定性	同相:－30°～30°；異相: 90°～150°和210°～270°
語音功能	同相、異相、X信號正常、Y信號正常等語音功能
絕緣桿尺寸	拉伸后長約3.2m；收縮后長約0.6m
數據存儲	9999組
核相方式	接觸核相：35kV以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
	非接觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線。(帶絕緣桿操作)
	輔助接地線測量：低于100V時，如果測量結果不穩定，則需要使用輔助接地線與接地點相連接,增強信號
驗電指示	探測器“嘟--嘟--嘟”蜂鳴聲
換檔	自動換檔
采樣速率	2次/秒
儀表尺寸	探測器：長寬厚145mm×60mm×50mm
儀表尺寸	接收器：長寬厚207mm×101mm×45mm
背光控制	按上下箭頭鍵調整背光亮度
感應強度控制	根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持	測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持
退出功能	按ESC鍵退出當前功能界面，返回上級目錄
數據查閱	按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
無信號指示	當接收器沒有收到發射信號時動態顯示“----”符號
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電量不足時：探測器：電源指示燈慢閃，提醒充電；接收端：電池電壓低符號顯示，提醒充電
額定電流	探測器：20mA max；接收器：200mA max
儀表質量	探測器：342g(含電池)
	接收器：450g(含電池)
	絕緣桿：0.5 kg(1根)
	總質量：5.61kg(含儀表箱)
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
干擾	無特強電磁場；無433MHz 、315MHz同頻干擾
絕緣強度	絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間)
	探測器：2000V/rms(外殼兩端之間)
	接收器：2000V/rms(外殼兩端之間)
適合安規	GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
適合安規	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準
