GWS-II抗干擾介質損耗測試儀

產品用途

用于變電站及電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。

產品特點

采用變頻電源技術,抗干擾能力強、測試速度快。

高壓輸出

電壓:0.5~10kV,電流:200mA。

升降壓方式

連續平滑調節。


客戶服務熱線

027-87409251

客戶服務熱線

13871255353

  • 產品介紹
  • 配置參數
  • 產品詳情

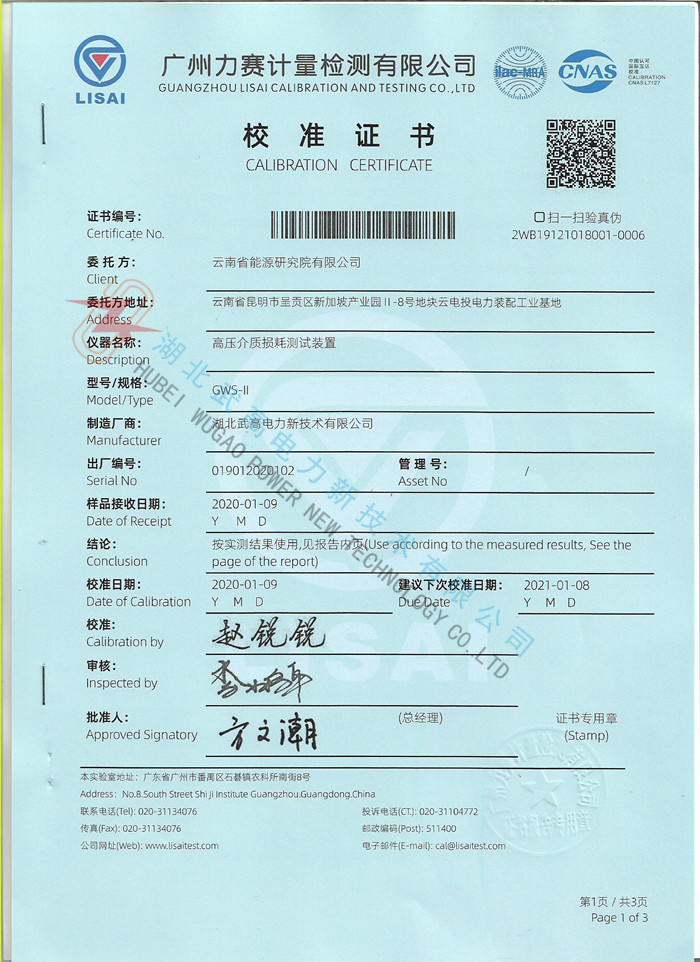

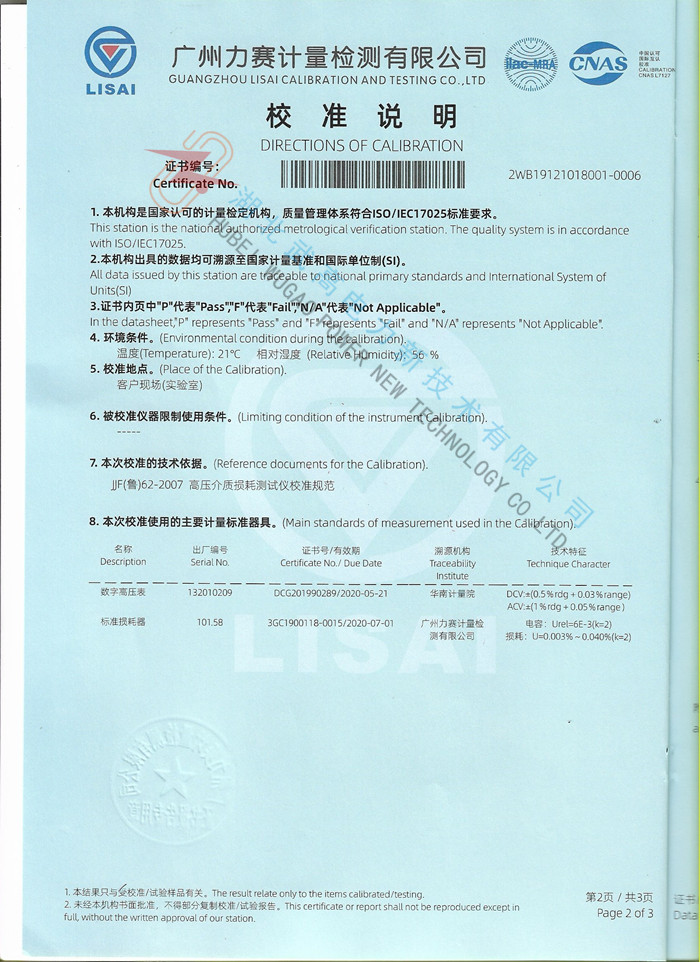

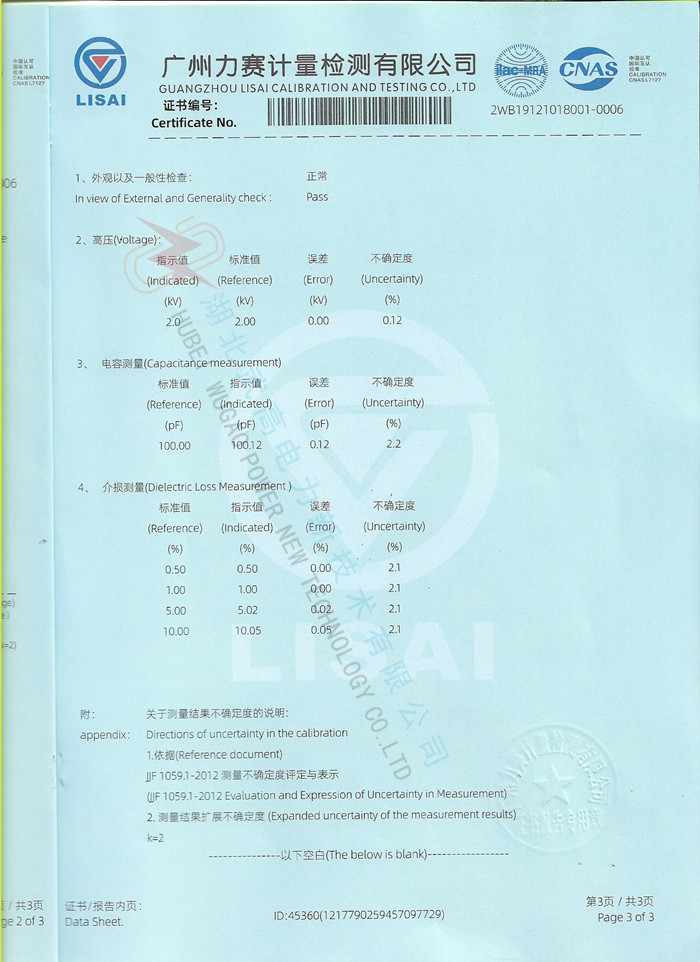

  • 質檢證書
  • 操作視頻
  • 使用說明
  • 技術方案
  • 故障處理

    儀器概述 Instrument Overview

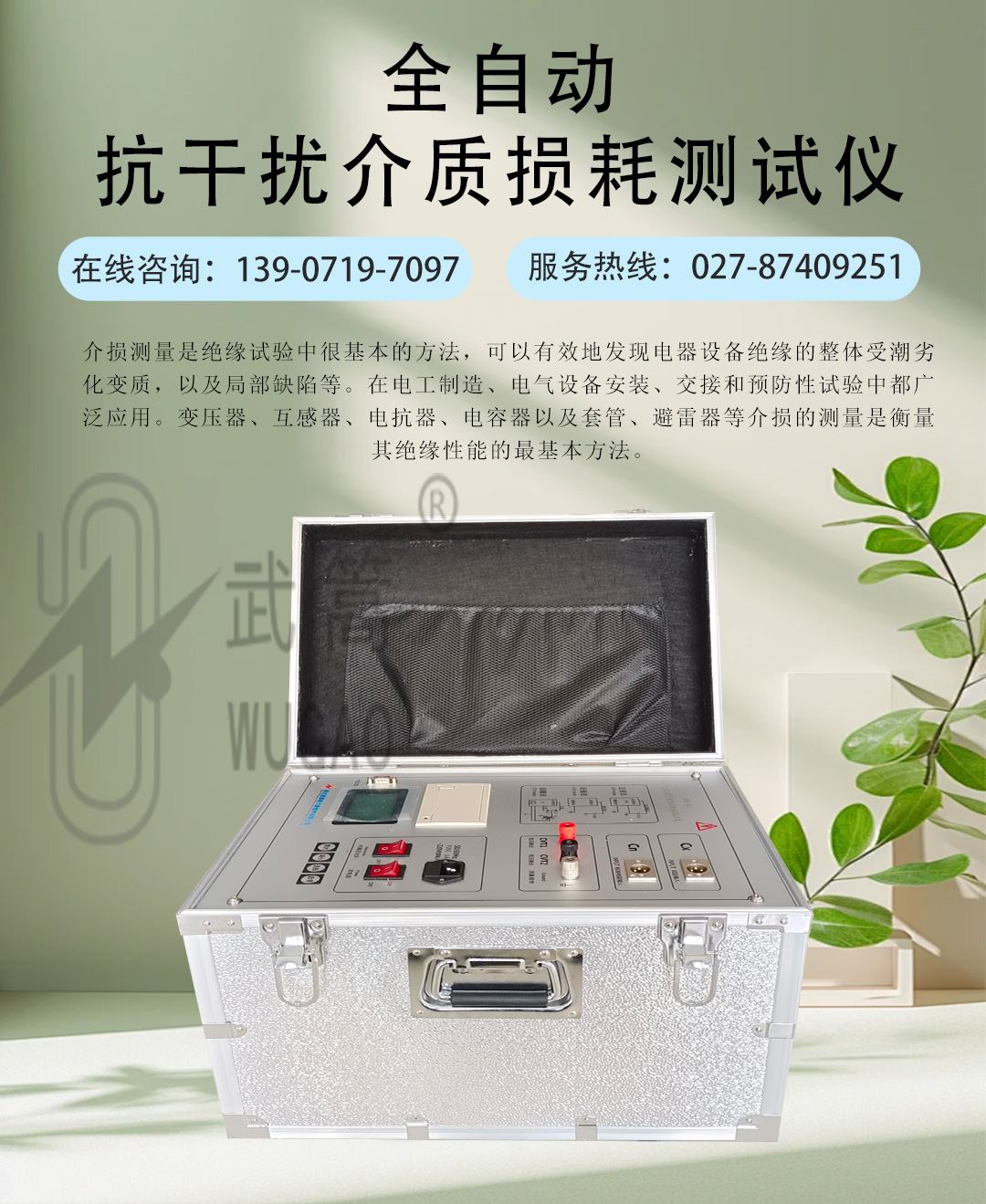

    介損測量是絕緣試驗中很基本的方法,可以有效地發現電器設備絕緣的整體受潮劣化變質,以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。GWS-III介損測試儀突破了傳統的電橋測量方式,采用變頻電源技術,利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算;達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便;電源采用大功率開關電源,輸出45Hz和55Hz純正弦波,自動加壓,可提供最高10千伏的電壓;自動濾除50Hz干擾,適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。


    可測試參數 Testable parameters

    儀器可測量下列參數并數字顯示:

    被測試品的電容量值CX,以pF或nF為單位,1nF=1000pF。

    被測試品的介質損耗值tgδ,以%顯示。


    技術指標 TECHNICAL INDEX

    準確度: Cx: ±(讀數×1%+1pF)

    tgδ: ±(讀數×1%+0.00040)

    抗干擾指標:變頻抗干擾,在200%干擾下仍能達到上述準確度。

    電容量范圍:內施高壓: 3pF~60000pF/10kV 60pF~1μF/0.5kV

    外施高壓: 3pF~1.5μF/10kV 60pF~30μF/0.5kV

    分辨率: 最高0.001pF,4位有效數字

    tgδ范圍: 不限,分辨率0.001%,電容、電感、電阻三種試品自動識別。

    試驗電流范圍:10μA~1A

    內施高壓: 設定電壓范圍:0.5~10kV

    最大輸出電流:200mA

    升降壓方式:連續平滑調節

    試驗頻率: 45、50、55、60、65Hz單頻

    45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻

    頻率精度: ±0.01Hz

    外施高壓: 正接線時最大試驗電流1A,工頻或變頻40-70Hz

    反接線時最大試驗電流10kV/1A,工頻或變頻40-70Hz

    CVT自激法低壓輸出:輸出電壓3~50V,輸出電流3~30A

    測量時間: 約40s,與測量方式有關

    輸入電源: 180V~270VAC,50Hz±1%,市電或發電機供電

    計算機接口: 標準RS232接口

    打印機: 煒煌A7熱敏微型打印機

    環境溫度: -10℃~50℃

    相對濕度: <90%

    外形尺寸:460×360×350mm

    儀器重量:28kg

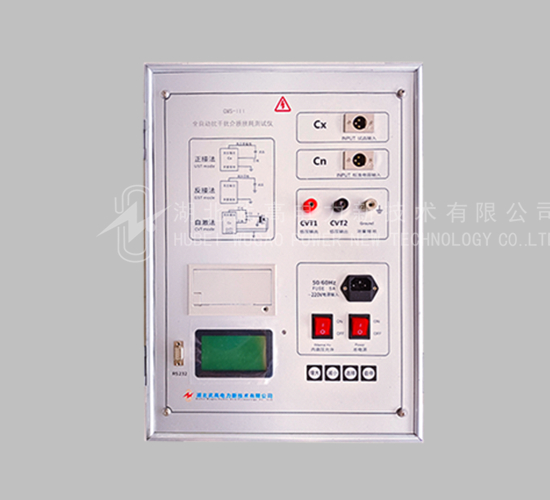

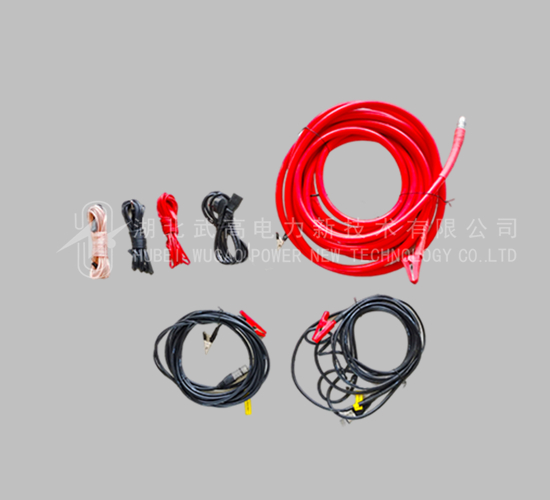

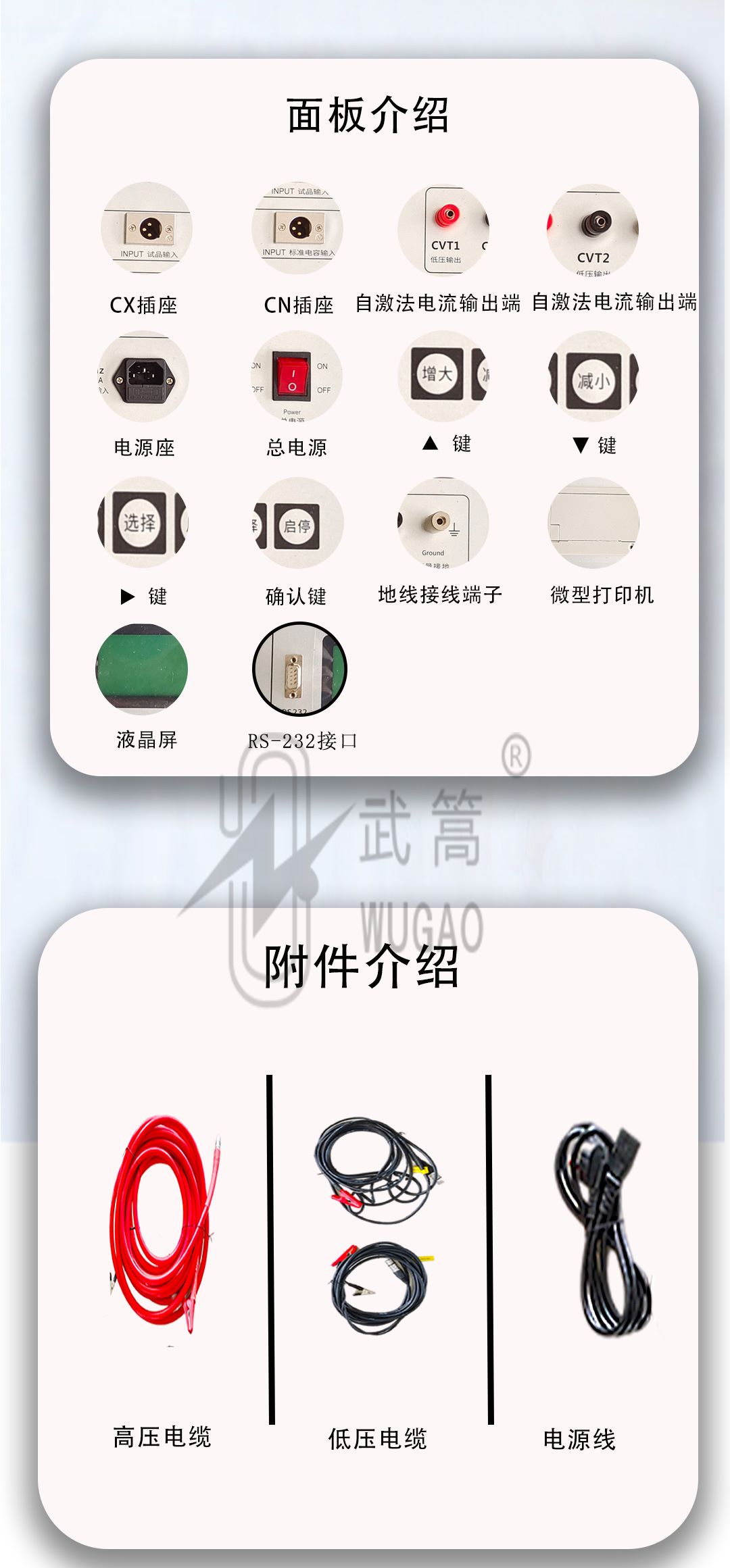

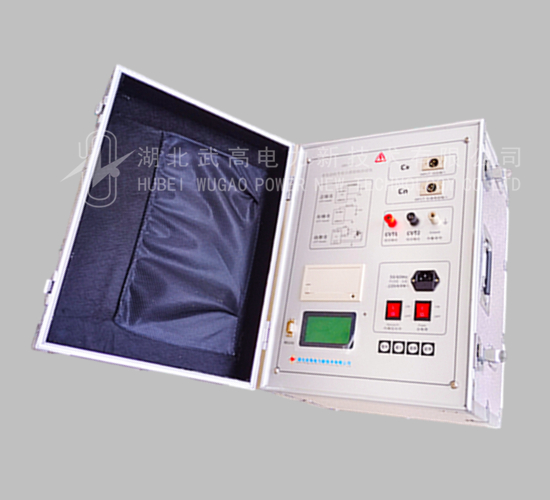

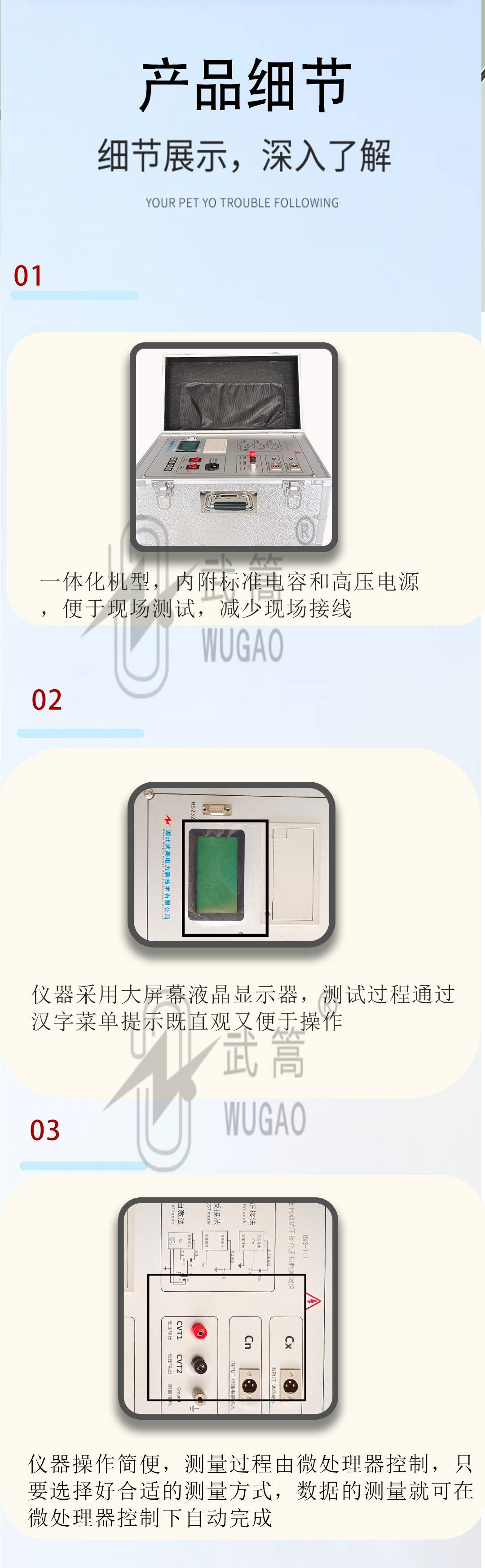

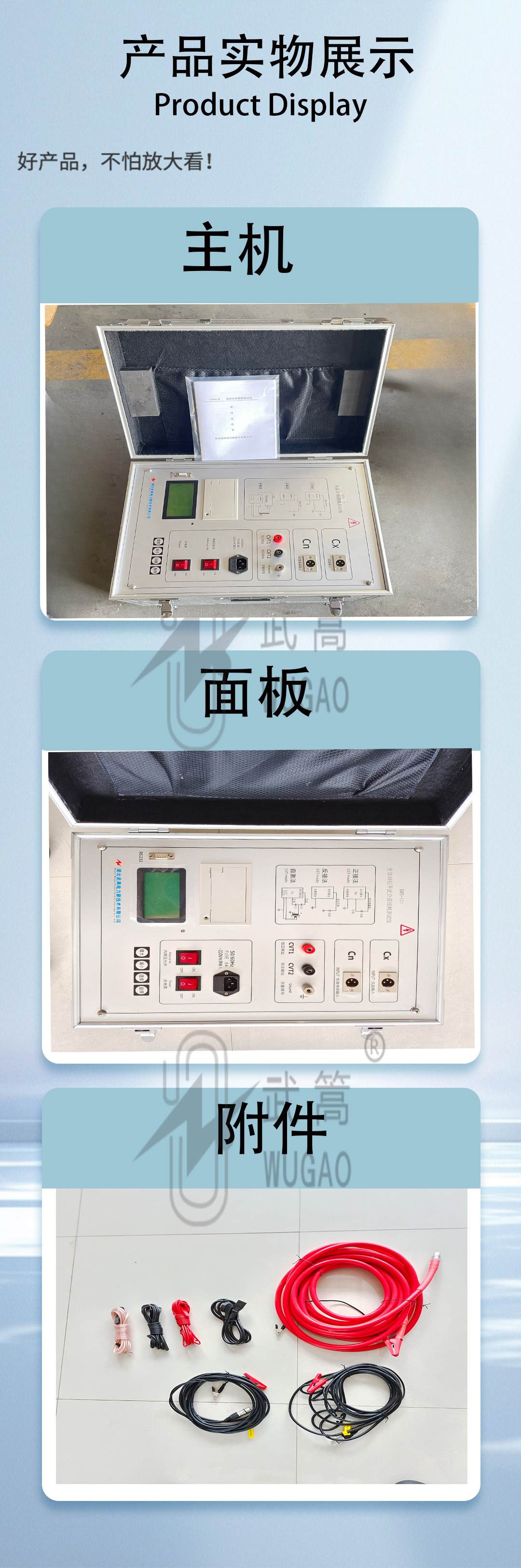

    全自動抗干擾介質損耗測試儀(水?。01.jpg全自動抗干擾介質損耗測試儀(水?。04.jpg全自動抗干擾介質損耗測試儀(水?。05.jpg全自動抗干擾介質損耗測試儀(水?。06.jpg全自動抗干擾介質損耗測試儀(水?。02.jpg




    使用說明Instructions for use

    ☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全;

    ☉ 確認設備供電電壓后,對設備通電自檢,查看設備是否能正常運行;

    ☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據;

    ☉ 實驗后拆除連線并裝箱,清潔設備;并做好定期維護;
